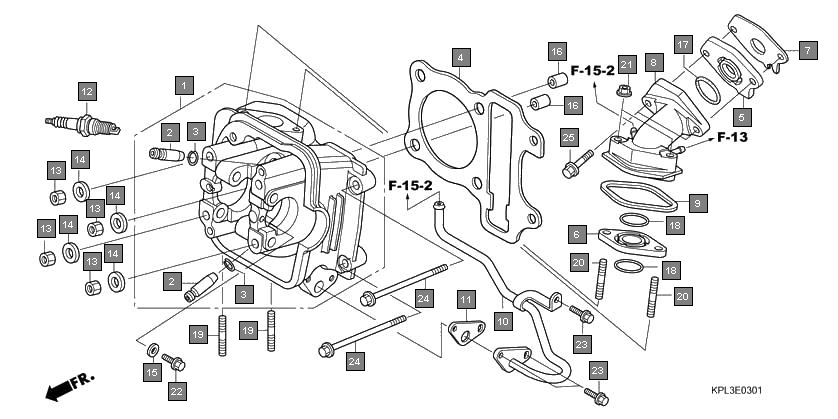

Scooters Activa SCV110E Engine Cylinder head(scv1109,b,d,e)
Ref.No. Part No. Description Oty
1 31917KWPD01 PLUG, SPARK(MR7C-9N)(NGK) 1
2 90201GCC000 NUT, HEX., 7MM 4
3 90401GCC000 WASHER, 7.2X16X2.5 4
4 90402KWP900 WASHER, 6MM 1
5 90701KPL900 DOWEL PIN, SPECIAL, 8X14 2
6 91304KWP900 O-RING, 25X2.4 1
7 91308GFM900 O-RING, 25.5X1.9 2
8 90004KGF910 BOLT, STUD, 7X17 2
9 92900060350B BOLT, STUD, 6X35 2
10 9405006000 NUT, FLANGE, 6MM 2
11 957010601400 BOLT, FLANGE, 6X14 1
12 957020601400 BOLT, FLANGE, 6X14 1
13 957010601800 BOLT, FLANGE, 6X18 3
14 957020601800 BOLT, FLANGE, 6X18 3
15 957010610000 BOLT, FLANGE, 6X100 2
16 957020610000 BOLT, FLANGE, 6X100 2
17 960010602800 BOLT, FLANGE, 6X28 2
18 12200KWPD00 HEAD COMP., CYLINDER 1
19 12204KWPP00 GUIDE, VALVE(O.S.) 2
20 12206KPL900 CLIP, VALVE GUIDE 2
21 12251KWPD01 GASKET, CYLINDER HEAD(STD/0.25/0.50) 1
22 12252KWPD00 GASKET, CYLINDER HEAD(0.75/1.00) 1
23 16211KWP900 INSULATOR A, CARBURETOR 1
24 16212KWP900 INSULATOR B, CARBURETOR 1
25 16229KRP601 GASKET A, CARBURETOR INSULATOR 1
26 17110KWPD00 PIPE COMP., IN. 1
27 17113KWP900 RUBBER, IN. PIPE SEAL 1
28 18640KWPD00 PIPE COMP., AIR FEED 1
29 18645KVY900 GASKET, AIR FEED PIPE 1
